C代码覆盖率测试工具Gcov

字数统计: 1.8k阅读时长: 40 min
2018/09/25

代码覆盖率测试反映了测试的广度与深度,量化了测试和开发质量,是十分有必要的,业界目前有针对各种语言的覆盖率测试工具,本文主要介绍C/C++相关的覆盖率测试工具Gcov

介绍

简介

Gcov是一个测试覆盖程序,是集成在GCC中的,随GCC一起发布

基本概念

基本块BB

基本块指一段程序的第一条语句被执行过一次后,这段程序中的每一跳语句都需要执行一次,称为基本块,因此基本块中的所有语句的执行次数是相同的,一般由多个顺序执行语句后边跟一个跳转语句组成

跳转ARC

从一个BB到另外一个BB的跳转叫做一个ARC,要想知道程序中的每个语句和分支的执行次数,就必须知道每个BBARC的执行次数

程序流图

如果把BB作为一个节点,这样一个函数中的所有BB就构成了一个有向图,要想知道程序中的每个语句和分支的执行次数,就必须知道每个BBARC的执行次数,根据图论可以知道有向图中BB的入度和出度是相同的,所以只要知道了部分的BB或者ARC大小,就可以推断所有的大小,这里选择由ARC的执行次数来推断BB的执行次数,所以对部分ARC插桩,只要满足可以统计出来所有的BBARC的执行次数即可

原理

测试程序首先进行编译预处理,生成汇编文件,并完成插桩,插桩的过程中会向源文件的末尾插入一个静态数组,数组的大小就是这个源文件中桩点的个数,数组的值就是桩点的执行次数,每个桩点插入3~4条汇编语句,直接插入生成的*.s文件中,最后汇编文件经过汇编生成目标文件,在程序运行过程中桩点负责收集程序的执行信息

使用

编译

测试代码如下:
say.c:

1
2
3
4
5
6
#include <stdio.h>

int say(char *what) {
printf("------ %s\n", what);
return 0;
}

main.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#include <stdio.h>

extern int say(const char *);

int main(int argc, const char *argv[]) {

if (argv[1]) {
say("hello");
} else {
say("bye");
}
return 0;
}

添加-fprofile-arcs -ftest-coverage -fPIC编译参数编译程序,生成可执行程序和*.gcno文件,里面记录了行信息和程序流图信息:

1
2
3
4
$ gcc -fprofile-arcs -ftest-coverage -fPIC -O0 say.c main.c

$ ls
a.out main.c main.gcno say.c say.gcno

数据收集

运行可执行文件,生成*.gcda在默认生成在相应*.o文件目录,里面记录了*.c文件中程序的执行情况,包括跳变次数等:

1
2
3
4
5
$ ./a.out
------ bye

$ ls
a.out main.c main.gcda main.gcno say.c say.gcda say.gcno

可以通过设置环境变量GCOV_PREFIX=/xxx/xxxGCOV_PREFIX_STRIP=x来改变路径,其中GCOV_PREFIX_STRIP表示去掉源代码路径中的前几级,默认为0,比如源代码路径为/a/b/c/d.cGCOV_PREFIX_STRIP=2,则实际使用的路径是c/d.c,如果GCOV_PREFIX=/e/f,则.gcda实际存放的路径是/e/f/c/d.gcda

报告生成

针对某一个文件的执行情况,可以通过如下命令生成报告,并创建*.gcov文件:

1
2
3
4
$ gcov -a main.c
File 'main.c'
Lines executed:80.00% of 5
Creating 'main.c.gcov'

常用选项,更多可参考Invoking gcov

1
2
3
-b:分支覆盖
-a:所有基本块覆盖
-f:函数覆盖

注意事项

  1. 在编译时不要加优化选项,否则代码会发生变化,无法准确定位
  2. 代码中复杂的宏,比如宏展开后是循环或者其他控制结构,可以用内联函数来代替,因为gcov只统计宏调用出现的那一行
  3. 代码每一行最好只有一条语句
  4. *.gcno*.gcda需要匹配,两个文件是有时间戳来记录是不是匹配的
  5. 若是编译动态库,需要在链接时-lgcov

图形化展示

gcov生成的报告分散在各个源码文件所对应的*.gcov文件中,难以汇总分析,并且可视化效果较差,所以需要转化成可视图形化报告,有lcovgcovr两个工具可以完成,两者功能基本相同,本文主要介绍gcovr,是一个用Python编写的开源软件,大小只有几十KB,安装参见官网

列表形式

  1. 代码覆盖率

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    $ gcovr -r .
    ------------------------------------------------------------------------------
    GCC Code Coverage Report
    Directory: .
    ------------------------------------------------------------------------------
    File Lines Exec Cover Missing
    ------------------------------------------------------------------------------
    main.c 5 4 80% 15
    say.c 3 3 100%
    ------------------------------------------------------------------------------
    TOTAL 8 7 87%
    ------------------------------------------------------------------------------

    报告展示程序运行后覆盖了80%的代码

  2. 分支覆盖率

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    $ gcovr -b -r .
    ------------------------------------------------------------------------------
    GCC Code Coverage Report
    Directory: .
    ------------------------------------------------------------------------------
    File Branches Taken Cover Missing
    ------------------------------------------------------------------------------
    main.c 2 1 50% 14
    say.c 0 0 --%
    ------------------------------------------------------------------------------
    TOTAL 2 1 50%
    ------------------------------------------------------------------------------

    报告展示了在main.c中有一个分支没有执行到

XML文件形式

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
$ gcovr --xml-pretty -r .
<?xml version="1.0" ?>
<!DOCTYPE coverage
SYSTEM 'http://cobertura.sourceforge.net/xml/coverage-04.dtd'>
<coverage branch-rate="0.5" branches-covered="1" branches-valid="2"
complexity="0.0" line-rate="0.875" lines-covered="7" lines-valid="8"
timestamp="1537930892" version="gcovr 3.4">
<sources>
<source>.</source>
</sources>
<packages>
<package branch-rate="0.5" complexity="0.0" line-rate="0.875" name="">
<classes>
<class branch-rate="0.5" complexity="0.0" filename="main.c"
line-rate="0.8" name="main_c">
<methods/>
<lines>
<line branch="false" hits="1" number="12"/>
<line branch="true" condition-coverage="50% (1/2)" hits="1" number="14">
<conditions>
<condition coverage="50%" number="0" type="jump"/>
</conditions>
</line>
<line branch="false" hits="0" number="15"/>
<line branch="false" hits="1" number="17"/>
<line branch="false" hits="1" number="19"/>
</lines>
</class>
<class branch-rate="0.0" complexity="0.0" filename="say.c" line-rate="1.0"
name="say_c">
<methods/>
<lines>
<line branch="false" hits="1" number="10"/>
<line branch="false" hits="1" number="11"/>
<line branch="false" hits="1" number="12"/>
</lines>
</class>
</classes>
</package>
</packages>
</coverage>

HTML文件形式

1
2
3
$ gcovr -r . --html -o xxx.html
$ ls
a.out main.c main.gcda main.gcno say.c say.gcda say.gcno xxx.html

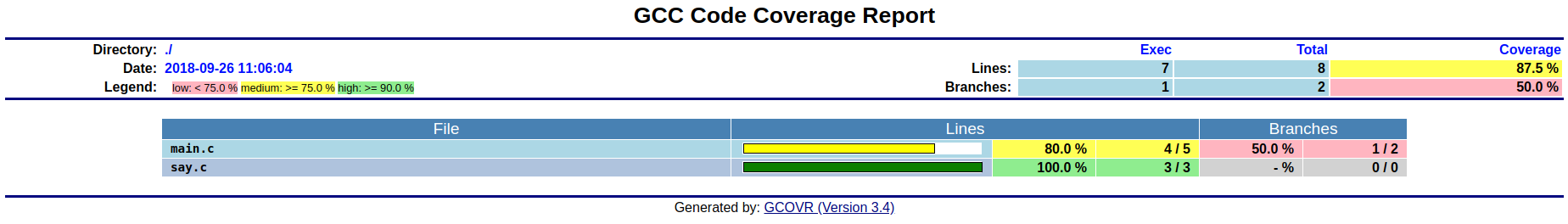

可以发现添加--html参数后,可以生成html文件,用浏览器打开,如下图:

还可以添加--html-details选项,为每个代码文件单独生成html

1
2
3
$ gcovr -r . --html --html-details -o xxx.html
$ ls
a.out main.c main.gcda main.gcno say.c say.gcda say.gcno xxx.html xxx.main.c.html xxx.say.c.html

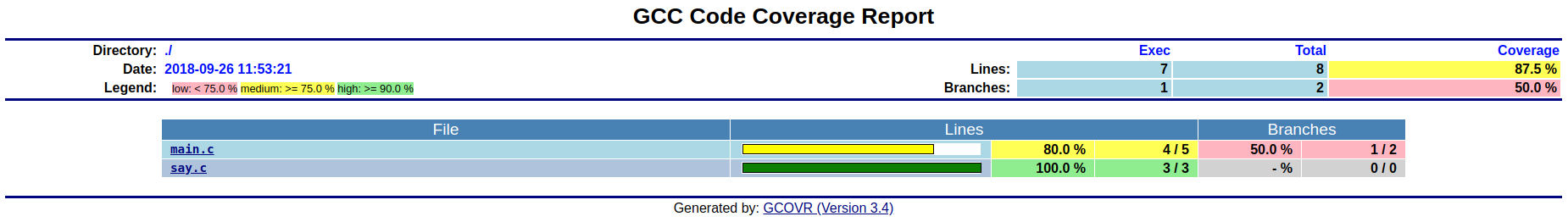

可以发现多了xxx.main.c.htmlxxx.say.c.html,用浏览器打开xxx.html,如下图:

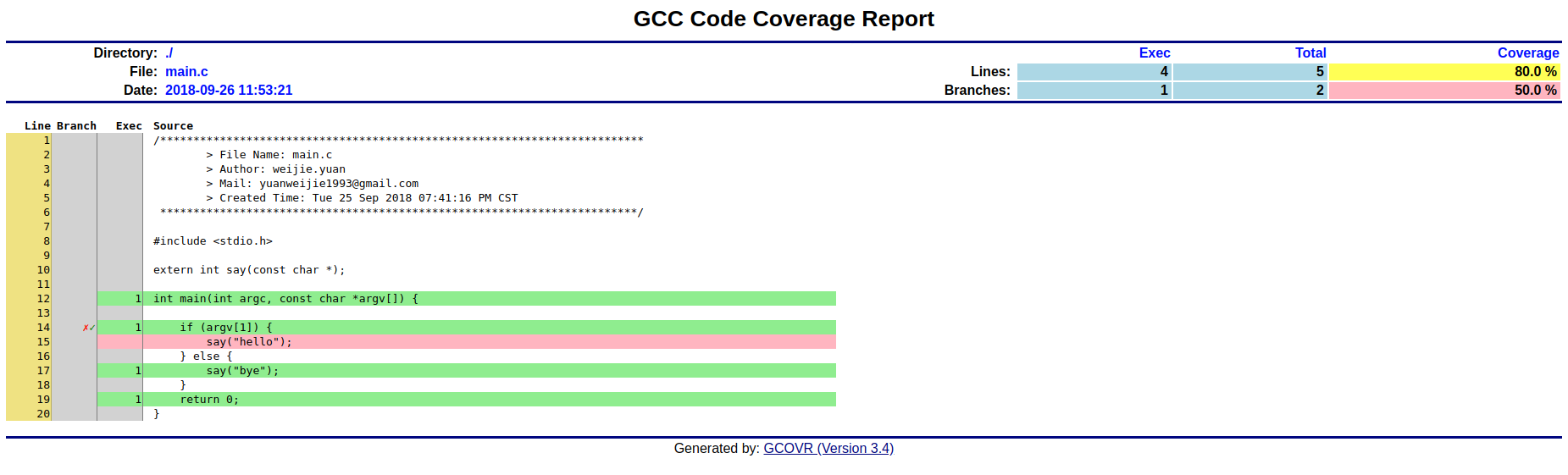

文件名较之前带上了下划线,单击文件名,可以看到具体的代码覆盖情况,如下图:

其它

其它功能,如Filters等,可以参考官方文档
